RS232 vs RS485 vs RS422: Chọn Chuẩn Truyền Thông Nào Cho Nhà Máy
RS232 phù hợp cho kết nối điểm-điểm khoảng cách ngắn (tối đa khoảng 15m theo chuẩn EIA/TIA-232 ở tốc độ khoảng 19.2kbps); RS485 và RS422 đều dùng tín hiệu vi sai nên đi xa hơn nhiều — tối đa khoảng 1200m theo chuẩn EIA/TIA-422/485 — nhưng khác nhau ở khả năng đối thoại: RS422 chỉ cho một thiết bị phát gửi tới nhiều thiết bị chỉ nhận, còn RS485 cho phép nhiều thiết bị cùng đối thoại hai chiều trên một bus chung. Chọn sai chuẩn ngay từ đầu là lỗi thiết kế khó sửa sau khi đã đi dây trong nhà máy.
Người mới thiết kế hệ thống thường tra bảng thông số tốc độ/khoảng cách mà không hiểu bản chất khác biệt về điện giữa ba chuẩn, dẫn đến chọn theo thói quen thay vì theo đúng bài toán khoảng cách và số lượng thiết bị thực tế.

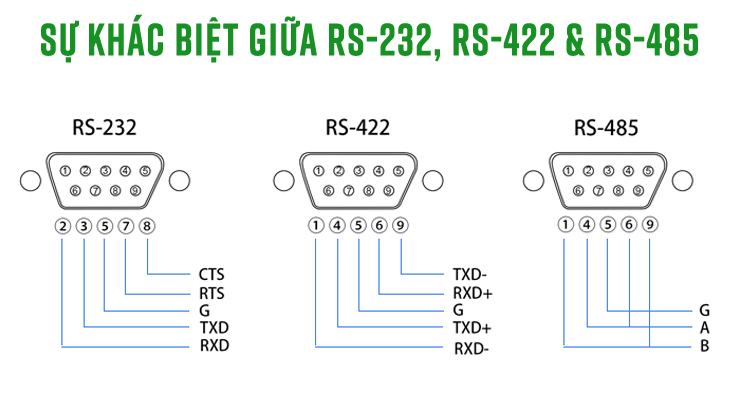

Sự khác biệt về bản chất tín hiệu điện
- RS232 dùng tín hiệu single-ended – mỗi đường tín hiệu so điện áp với một dây GND chung. Đây là lý do nhiễu từ môi trường công nghiệp (động cơ, biến tần) dễ ảnh hưởng đến tín hiệu khi đi xa, vì nhiễu cộng thẳng vào chênh lệch điện áp so với GND.
- RS485 và RS422 dùng tín hiệu differential (vi sai) – dựa vào chênh lệch điện áp giữa hai dây A và B thay vì so với GND. Nhiễu tác động gần như đồng đều lên cả hai dây nên phần lớn bị triệt tiêu khi bộ thu tính hiệu chênh lệch, đây là lý do cả hai chuẩn đi xa và ổn định hơn nhiều so với RS232.
Khác biệt giữa RS485 và RS422 dù cùng là tín hiệu vi sai
Khác biệt quan trọng nhất không nằm ở tín hiệu điện mà ở topology mạng chuẩn quy định. RS422 định nghĩa một driver (thiết bị phát) nói với nhiều receiver chỉ nghe — phù hợp mô hình một bộ điều khiển trung tâm gửi lệnh tới nhiều thiết bị nhận mà không cần các thiết bị đó phản hồi ngược lại trên cùng đường dây. RS485 thì cho phép nhiều thiết bị cùng chia sẻ một bus và luân phiên đối thoại hai chiều (multi-drop) — đây là lý do RS485 gần như trở thành mặc định trong công nghiệp khi cần nhiều thiết bị Modbus RTU cùng trả lời một master.
Bảng so sánh theo tiêu chuẩn EIA/TIA
| Tiêu chí | RS232 | RS422 | RS485 |
|---|---|---|---|
| Khoảng cách tối đa (theo chuẩn EIA/TIA) | ~15m (50ft) | ~1200m | ~1200m |
| Tốc độ (giảm dần theo khoảng cách) | ~19.2kbps ở 50ft | tới ~1Mbps ở khoảng cách ngắn (~30m, có termination) | tới hàng Mbps ở khoảng cách ngắn, còn hàng trăm kbps khi kéo dài tới 1200m |
| Số thiết bị trên bus | 1-1 (điểm-điểm) | 1 driver – nhiều receiver (1 chiều) | Multi-drop 2 chiều, tối đa 32 unit load nếu không dùng repeater |
| Kiểu tín hiệu | Single-ended | Differential | Differential |
Số liệu tổng hợp theo chuẩn EIA/TIA-232/422/485 (qua tài liệu kỹ thuật control.com, “EIA/TIA-232, 422, and 485 Networks”). Tốc độ và khoảng cách thực tế còn phụ thuộc chất lượng cáp, điện trở termination và mức nhiễu tại công trường — bảng trên phản ánh giới hạn theo tiêu chuẩn, không phải cam kết cho mọi điều kiện lắp đặt thực tế.
Quy tắc chọn nhanh theo bài toán thực tế
- Chỉ 1 thiết bị, khoảng cách ngắn trong cùng tủ điện: RS232 vẫn dùng được, không cần đổi sang chuẩn khác.
- Nhiều thiết bị cần trả lời trên cùng một bus, khoảng cách xa: RS485 gần như luôn là lựa chọn mặc định trong công nghiệp hiện nay.
- Một bộ điều khiển trung tâm cần gửi lệnh một chiều tới nhiều thiết bị chỉ nhận, khoảng cách xa: RS422 phù hợp hơn RS485 vì không cần cơ chế tránh xung đột đối thoại hai chiều.
Kết luận
Không có chuẩn nào “tốt nhất” tuyệt đối — quyết định đúng phụ thuộc vào số thiết bị cần trên cùng đường truyền và khoảng cách thực tế của nhà máy. Vì chi phí sửa lại hệ thống dây sau khi lắp đặt luôn cao hơn nhiều so với chi phí chọn đúng chuẩn ngay từ đầu, nên xác định rõ số lượng thiết bị và khoảng cách trước khi quyết định, thay vì chọn theo chuẩn quen thuộc nhất. Nếu cần converter hoặc gateway chuyển đổi giữa các chuẩn này, đội kỹ thuật Proto có thể tư vấn theo đúng nhu cầu dự án.
