RS485 Chập Chờn Vẫn Chạy Được: Checklist 12 Lỗi Đấu Nối Và Dây Vật Lý Thường Gặp
RS485 là chuẩn truyền tín hiệu vi sai (differential signaling) trên hai dây A/B, chịu nhiễu tốt hơn RS232 nhờ cơ chế so lệch điện áp giữa hai dây thay vì so với đất. Nhưng chính vì tín hiệu vẫn đo được ở mức điện áp nào đó ngay cả khi đấu sai, rất nhiều lỗi vật lý không làm bus chết hẳn mà chỉ gây lỗi ngắt quãng — timeout ngẫu nhiên, CRC lỗi lai rai, hoặc chạy tốt lúc mới lắp rồi hỏng dần theo thời gian. Dưới đây là 12 lỗi đấu nối/dây vật lý phổ biến nhất, xếp theo nhóm nguyên nhân thường gặp trong thực tế lắp đặt và bảo trì.
Nhóm lỗi liên quan đến topology và trở kháng bus
1. Thiếu điện trở termination ở hai đầu bus
Chuẩn EIA/TIA-485 quy định trở kháng đặc tính của cáp xoắn đôi thường vào khoảng 100–120Ω. Khi tín hiệu tới cuối đường dây mà không gặp trở kháng phù hợp, một phần năng lượng phản xạ ngược lại (signal reflection), chồng lên tín hiệu gốc và gây méo dạng sóng ở tốc độ baudrate cao hoặc bus dài. Cách khắc phục: gắn điện trở 120Ω ở đúng hai đầu vật lý xa nhất của bus (không phải mọi thiết bị), không gắn thừa ở giữa.
2. Đấu hình sao (star) thay vì daisy-chain
RS485 chỉ được thiết kế cho topology daisy-chain (bus tuyến tính, các thiết bị nối tiếp nhau). Khi đấu hình sao, mỗi nhánh rẽ tạo ra một điểm không phối hợp trở kháng (impedance discontinuity), sinh phản xạ tín hiệu tương tự lỗi thiếu termination nhưng khó chẩn đoán hơn vì bus vẫn có termination. Nhánh rẽ càng dài, lỗi càng rõ ở baudrate cao.

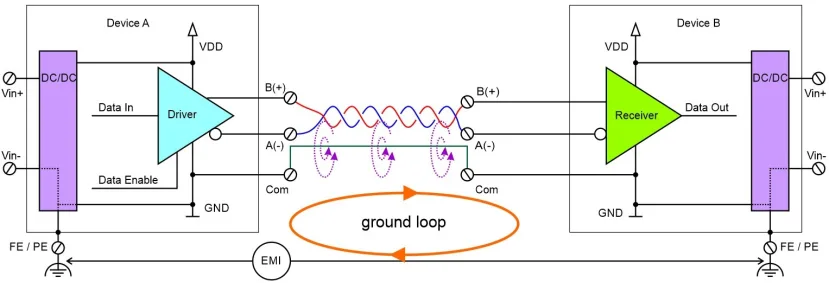

3. Không nối chân GND (dây thứ 3)
Nhiều bộ chuyển đổi RS485 có 3 chân: A, B và GND (hoặc common). Chỉ đấu A/B mà bỏ GND khiến điện áp common-mode giữa các thiết bị trôi tự do; nếu chênh lệch vượt ngưỡng cho phép của transceiver (thường ±7V), tín hiệu bị méo hoặc chip thu phát vào vùng bão hòa. Ở khoảng cách ngắn có thể vẫn chạy được, nhưng đây là nguyên nhân phổ biến của lỗi chập chờn khi tủ điện xa nhau.
4. Dùng dây không xoắn đôi
Tín hiệu vi sai chỉ chống nhiễu tốt khi hai dây A/B được xoắn đều nhau, vì nhiễu điện từ cảm ứng gần như bằng nhau trên cả hai dây và bị triệt tiêu ở đầu thu. Dùng dây thường (không xoắn) làm mất lợi thế này, bus dễ nhiễu như một mạch đơn cực thông thường.
Nhóm lỗi đấu nối cực và giới hạn thiết kế
5. Đấu ngược cực A/B
Đấu ngược A/B trên toàn bộ bus (tất cả thiết bị đều ngược nhau) thường không cháy transceiver — tín hiệu vẫn truyền được ở mức logic đảo ngược, phần lớn chip RS485 hiện đại chịu được điều này. Rủi ro thực sự xảy ra khi chỉ một vài thiết bị bị đấu ngược trong khi số còn lại đúng: lúc đó nhiều thiết bị cùng lúc kéo A lên cao và B lên cao (hoặc ngược lại) gây xung đột bus (bus contention), có thể làm nóng và hỏng transceiver về lâu dài.
6. Kéo dây vượt khoảng cách tối đa theo chuẩn
Chuẩn EIA-485 công bố khoảng cách tối đa khoảng 1200m, nhưng con số này gắn với tốc độ baudrate thấp — baudrate càng cao, khoảng cách tối đa thực tế càng giảm do suy hao và trễ tín hiệu tích lũy. Kéo dây dài ở baudrate mặc định cao (ví dụ 115200) là nguyên nhân phổ biến của lỗi CRC ở đầu xa bus.
7. Bus quá 32 thiết bị mà không dùng repeater
Một mạch RS485 chuẩn hỗ trợ tối đa 32 unit load trên một đoạn bus (unit load là đơn vị tải chuẩn hóa, không phải lúc nào cũng bằng 1 thiết bị vật lý — nhiều chip hiện đại là 1/4 hoặc 1/8 unit load nên có thể gắn nhiều thiết bị hơn con số danh nghĩa 32). Vượt quá tải cho phép của transceiver khiến điện áp tín hiệu sụt dưới ngưỡng nhận diện logic ở các thiết bị cuối bus. Giải pháp là dùng repeater/booster RS485 để chia bus thành nhiều đoạn.
Nhóm lỗi môi trường lắp đặt và vận hành
8. RS485 đi chung ống với dây điện lực
Dây tín hiệu RS485 đi song song và gần dây điện lực (đặc biệt dây có tải cảm như động cơ, biến tần) sẽ bị nhiễu cảm ứng điện từ ghép vào theo chiều dài đi chung — nhiễu này thường biểu hiện bằng lỗi tăng đột biến khi tải điện lực hoạt động (động cơ khởi động, biến tần đổi tần số). Nguyên tắc thực hành là tách riêng tuyến đi dây tín hiệu và dây lực, hoặc dùng cáp có shield nối đất đúng cách.
9. Trùng Slave ID
Đây là lỗi ở tầng giao thức chứ không phải tầng vật lý, nhưng thường bị nhầm là lỗi dây vì biểu hiện giống nhau: khi hai thiết bị trùng địa chỉ Slave ID trên cùng bus Modbus RTU, cả hai có thể cùng phản hồi một request, gây xung đột tín hiệu trên bus và lỗi CRC ngẫu nhiên. Kiểm tra bảng địa chỉ Slave ID là bước rẻ và nhanh trước khi nghi ngờ phần cứng.
10. Cắm nóng (hot-plug) thiết bị vào bus đang hoạt động
Rút/cắm dây RS485 khi bus đang có điện tạo ra xung điện áp tức thời tại điểm tiếp xúc (do phóng nạp tụ ký sinh và chênh lệch điện thế), có thể gây lỗi khung dữ liệu tức thời cho các thiết bị khác đang truyền, và về lâu dài làm giảm tuổi thọ chân I/O của transceiver nếu lặp lại thường xuyên. Nên cắt nguồn thiết bị trước khi đấu/tháo dây bus.
11. Rút dây giữa chừng — Modbus có tự phục hồi không?
Modbus RTU không có cơ chế tự khôi phục kết nối vì bản thân nó không kết nối theo nghĩa có trạng thái (stateless polling: master hỏi, slave trả lời). Khi dây bị rút và cắm lại, master chỉ đơn giản tiếp tục polling ở request tiếp theo; các slave không bị ảnh hưởng về trạng thái nội bộ, nhưng các request rơi vào khoảng dây bị rút sẽ timeout và cần cấu hình retry ở phía master để không dừng hẳn vòng quét.
12. Hai converter USB-RS485 khác hãng, driver xung đột
Không phải xung đột trên bus vật lý mà là xung đột ở tầng driver/hệ điều hành: một số converter dùng chip FTDI, một số dùng CH340/CP2102, mỗi loại có driver và đôi khi cả thời gian trễ chuyển mạch (turnaround time) giữa chế độ gửi/nhận khác nhau. Cắm hai converter khác hãng trên cùng máy tính hiếm khi xung đột bus, nhưng dễ gây nhầm lẫn cổng COM hoặc timeout do driver không ổn định — nên kiểm tra Device Manager/driver trước khi kết luận lỗi phần cứng bus.
Cách kiểm tra nhanh khi gặp lỗi RS485 chập chờn
- Đo điện trở giữa hai đầu bus khi ngắt nguồn để xác nhận có đúng 2 điện trở termination 120Ω song song (khoảng 60Ω tổng).
- Kiểm tra topology thực tế có đúng daisy-chain, không có nhánh rẽ dài.
- Đo điện áp common-mode giữa GND các thiết bị.
- Kiểm tra bảng địa chỉ Slave ID không trùng.
- Nếu bus dài, hạ baudrate thử nghiệm để loại trừ nguyên nhân suy hao tín hiệu.
Phần lớn lỗi chập chờn khó hiểu rơi vào một trong 12 mục trên trước khi cần nghi ngờ thiết bị hỏng. Các Gateway RS485/Modbus của PROTO tích hợp sẵn điện trở termination có thể bật/tắt bằng switch và transceiver có bảo vệ ESD/surge, giúp loại trừ bớt một vài nguyên nhân trong danh sách trên ngay từ khâu chọn thiết bị — nhưng phần lớn 12 lỗi trên vẫn nằm ở khâu thi công dây và cần kiểm tra thủ công theo checklist.
